Działania badawczo-rozwojowe Wropol Engineering Sp.z o.o. w latach 2019 – 2022

Prace projektowe obejmują poniższą listę etapów i działań, które podejmowali specjaliści spółki w zakresie opracowań konstrukcji układów hydraulicznych w tym układów zasilających oraz sposobów ich modernizacji. Poszczególne etapy przedstawiają cyklem realizacji prac projektowych który jest dostosowywany do poszczególnych nowych konstrukcji wytwarzanych siłowników i zasilaczy. Wyszczególnione poniżej etapy prac projektowych dotyczą realizacji dedykowanych siłowników które wymagają każdorazowo przeprowadzenia prac dostosowawczych: projekt, narzędzia i technologia procesu.
Poniżej przedstawiono przykładowe dedykowane układy hydrauliki siłowej zaprojektowane i wykonane przez specjalistów Wropol Engineering Sp. z o.o. w latach 2019-2022 r.

Elementy układów hydrauliki siłowej - projekty 2019

Poniżej przedstawiono przykładowe dedykowane elementy hydrauliki siłowej opracowywane przez specjalistów Wropol Engineering Sp. z o.o. w 2019 r.:
• "siłownik hydrauliczny proj. HS191007"

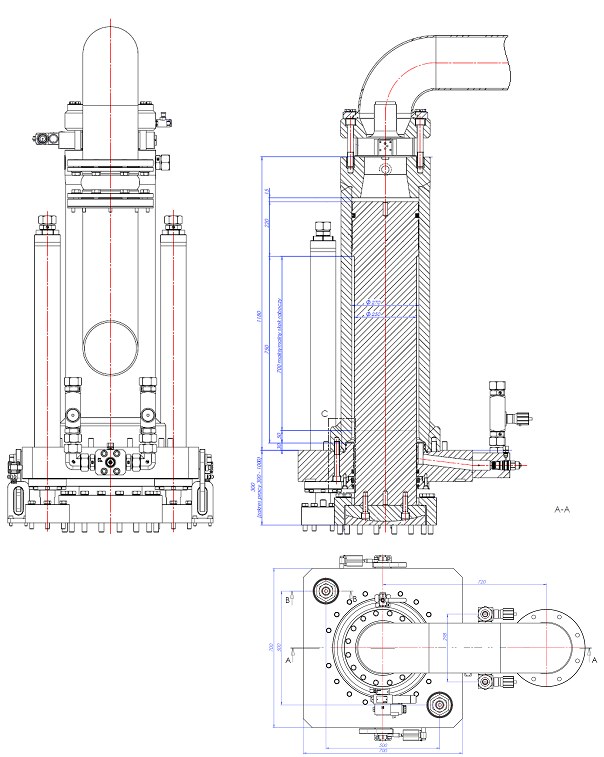

Rysunek 1 HS191007_PH.200R.01-30.00.00 Aprotech

• "siłownik hydrauliczny 280x200x124, proj. HS190809"

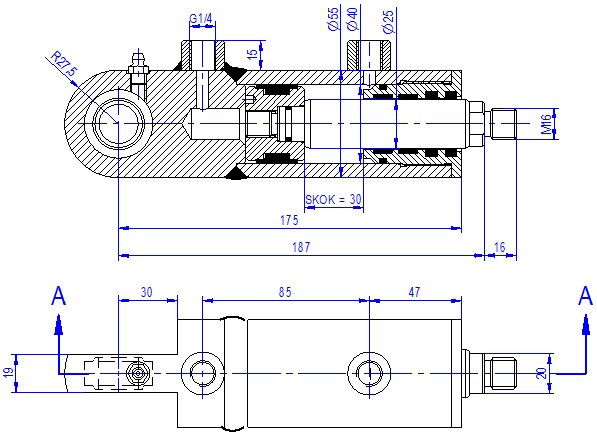

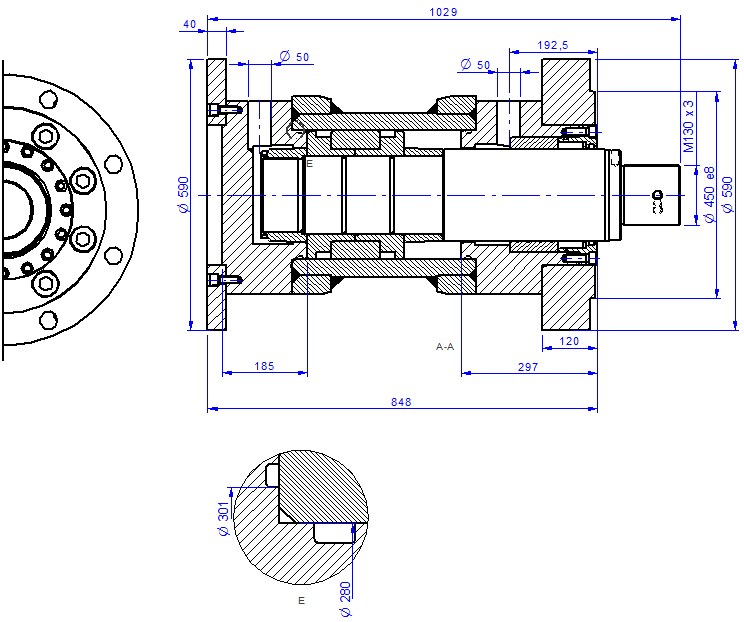

Rysunek 2 HS190809_ST 1065-00-00_Siłownik 280x200x124

• "układ hydr. amortyzatora i przesuwu, proj. HS190749"

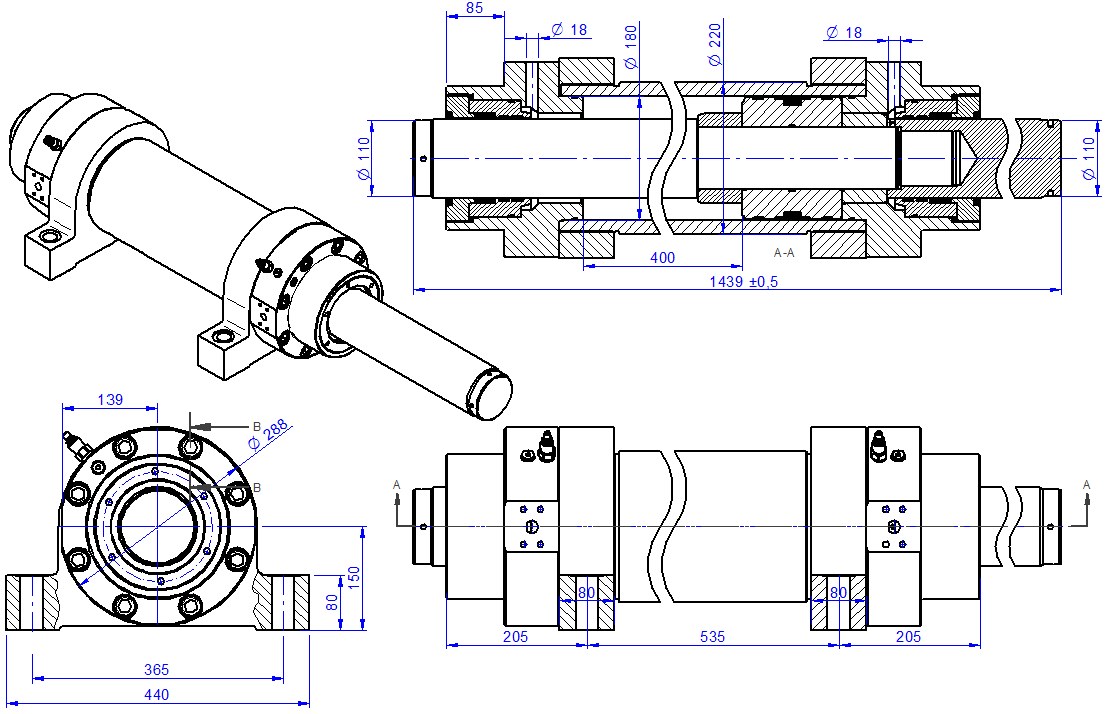

Rysunek 3 HS190749_ST 1101-00-00 Siłownik

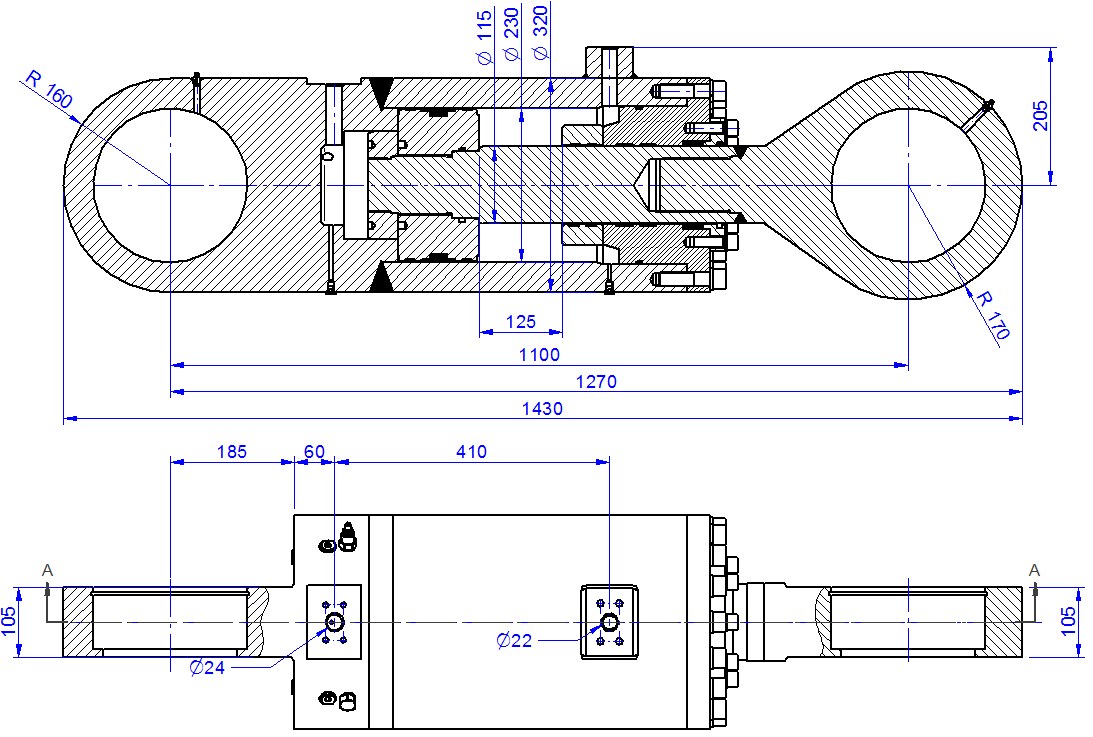

Rysunek 4 HS190749_ST 1103-00-00 Siłownik

• "siłownik ruchomej podłogi, proj. HM190807"

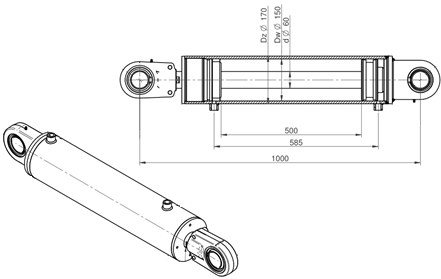

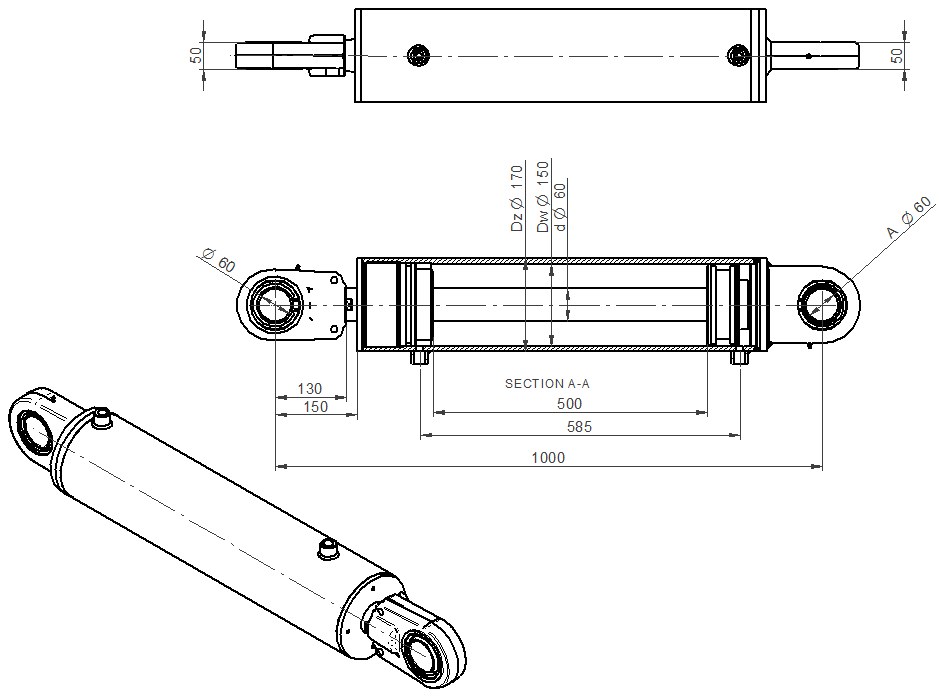

Rysunek 5 HM190807_WHC020 150x060x500 Siłownik ucho nakręcane

Rysunek 6 HM190807_CRC00 Zasilacz

Projekty 2020

Poniżej przedstawiono listę przykładowych elementów hydrauliki siłowej opracowywanych przez specjalistów jednostki w 2020 r.:
• "siłownik hydr ø140x110x3004, 20MPa HS200141"

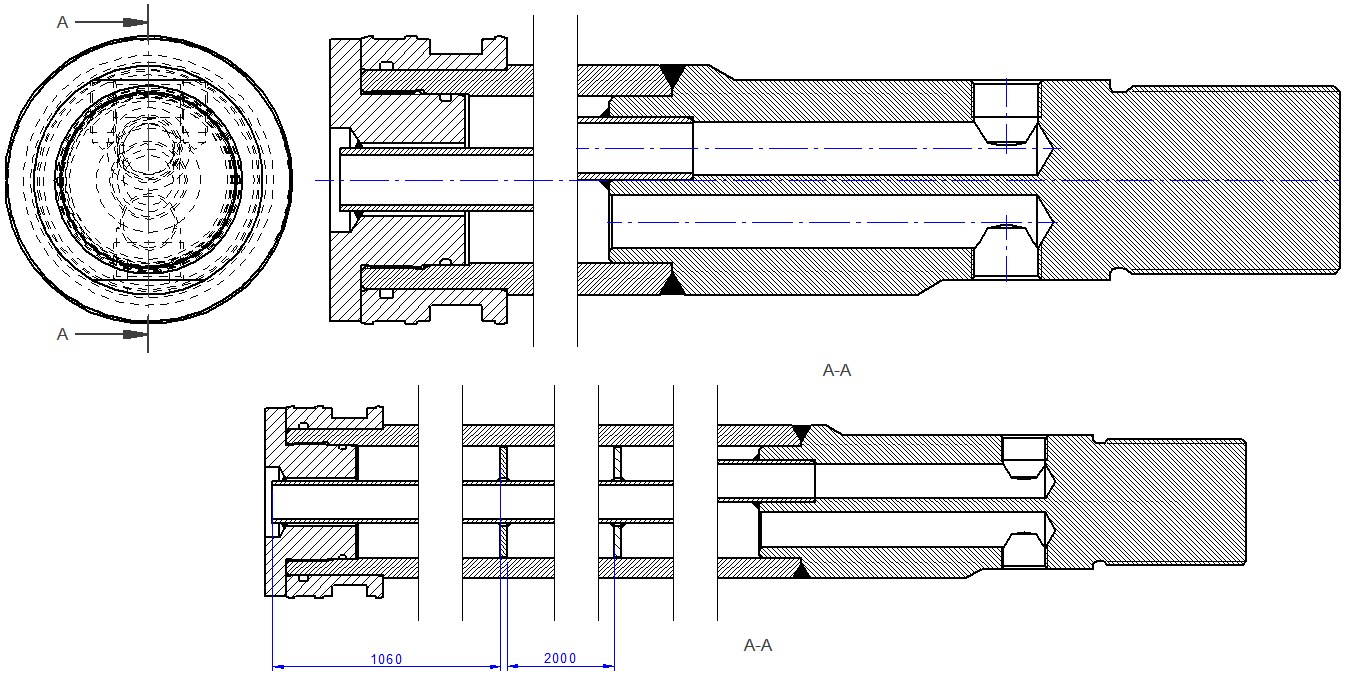

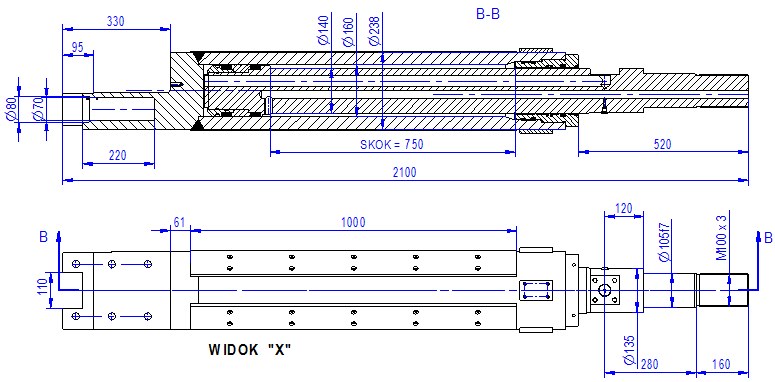

Rysunek 7 HS200141_Z.R02.2020.02.00 Zespół Tłoczyska

• "agregat hydr 37 kW, 17MPa HM200515"

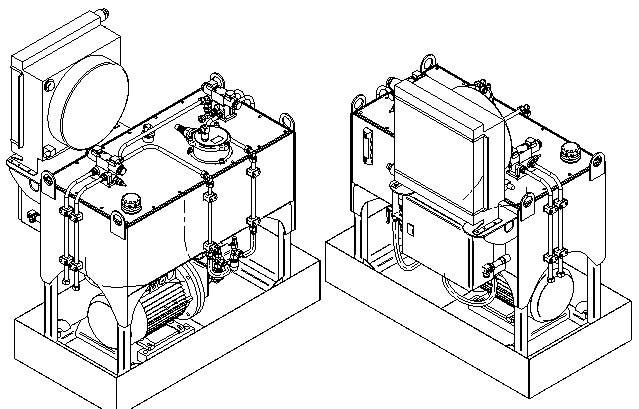

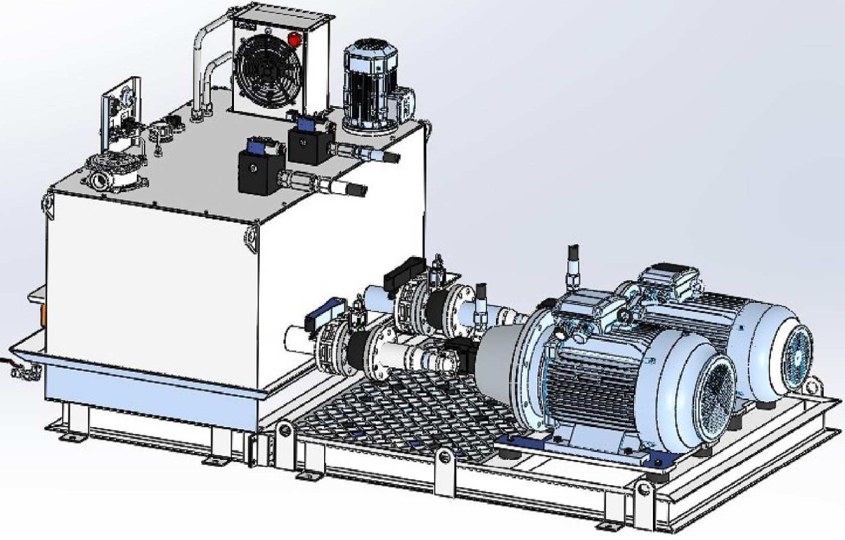

Rysunek 8 HM200515_Widok agregatu

Elementy układów hydrauliki siłowej - projekty 2021

Poniżej przedstawiono listę przykładowych elementów hydrauliki siłowej opracowywanych przez specjalistów Wropol Engineering Sp. z o.o. w 2021 r.:
• "Układ hydrauliczny prasy 300 ton - dobór projekt wykonanie. Siłowniki: 40x25x30-4 szt., 200x100x450-3 szt.. Zasilacz hydr. 7,5 kW HM210446"

Rysunek 9 HM210446_ST 1186-00-00.dft

• "Modyfikacja zasilacza hydraulicznego FMT01 HM211031"

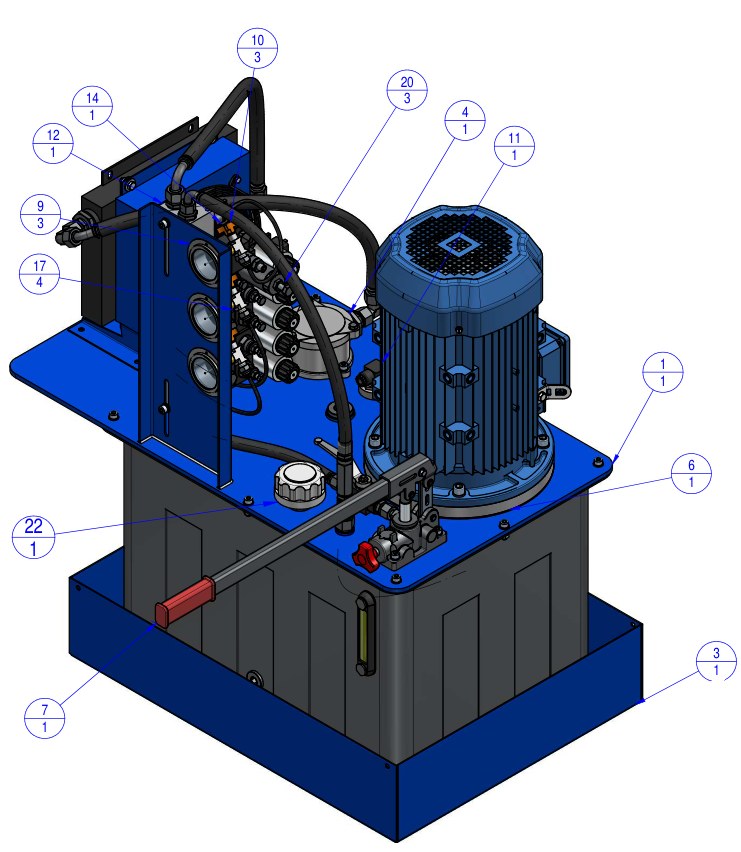

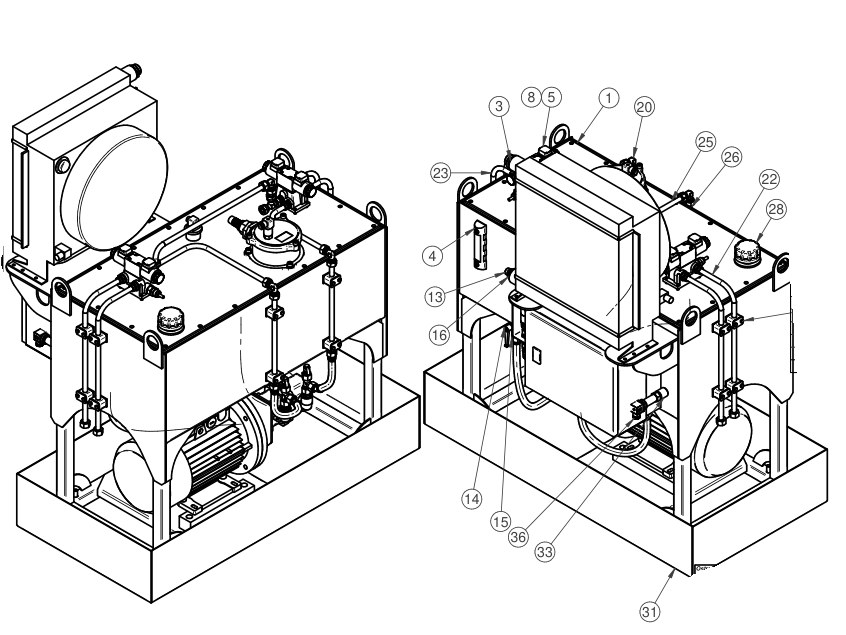

Rysunek 10 HM211031_FMT01.0000 Hydraulic power pack ENG

• "Remont i modyfikacja siłownika hydraulicznego 250x160x1100 HR210253"

• "Modyfikacja układu hydraulicznego HM210922"

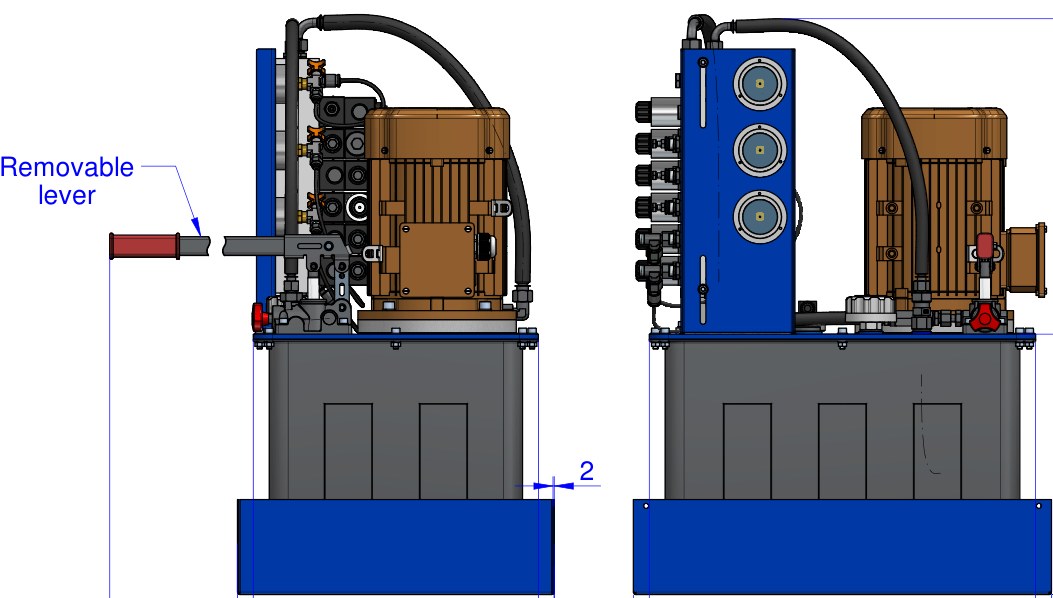

Rysunek 11 HM210922_FMT04.0000 Hydraulic power pack ENG

Rysunek 12 HM210922_ST 1000-00-00_siłownik

• "Wykonanie kompletnego układu hydraulicznego (zasilacz siłowniki hydrauliczne) o sile nacisku 800 ton i ciśnieniu hydraulicznym 700 bar, do zabudowy rozpory DN1000 na kanale startowym, podczas budowy tunelu w Świnoujściu HS201220"

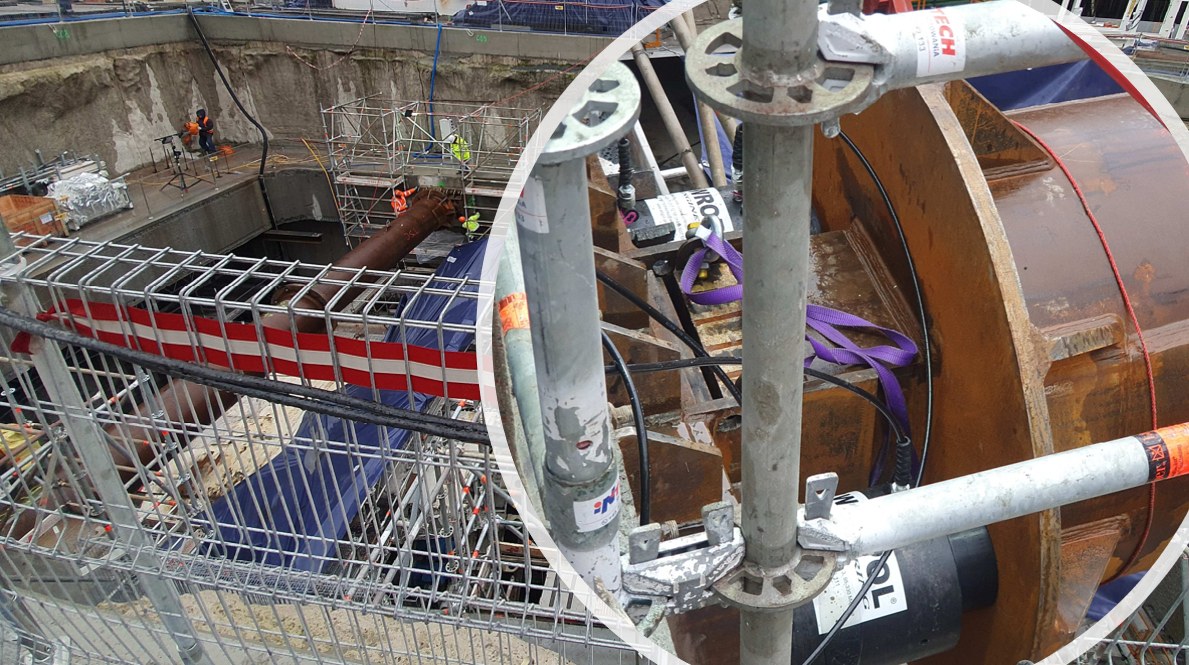

Rysunek 13 HS201220_Rozpora hydrauliczna, HS201220_Siłowniki w rozporze

Elementy układów hydrauliki siłowej - projekty 2022

Poniżej przedstawiono listę wszystkich dedykowanych elementów hydrauliki siłowej opracowywanych przez specjalistów Wropol Engineering Sp. z o.o. w 2022 r.:
• "siłownik hydr 180x160x1955, LWK-103 HS220909"

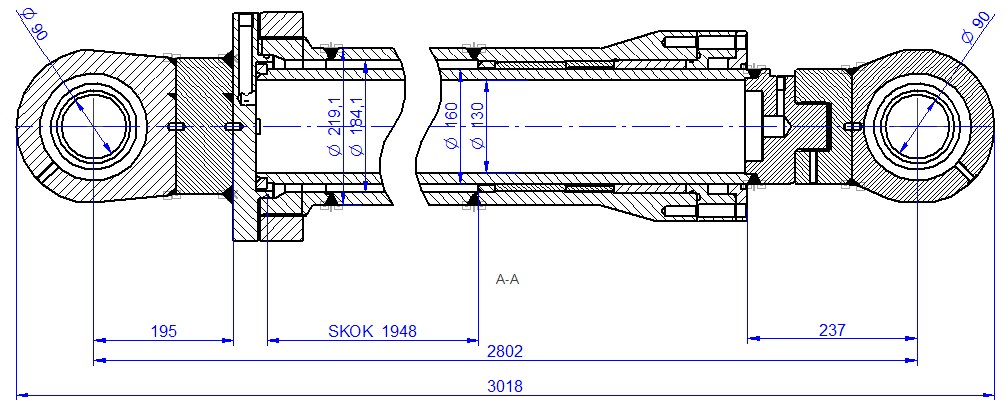

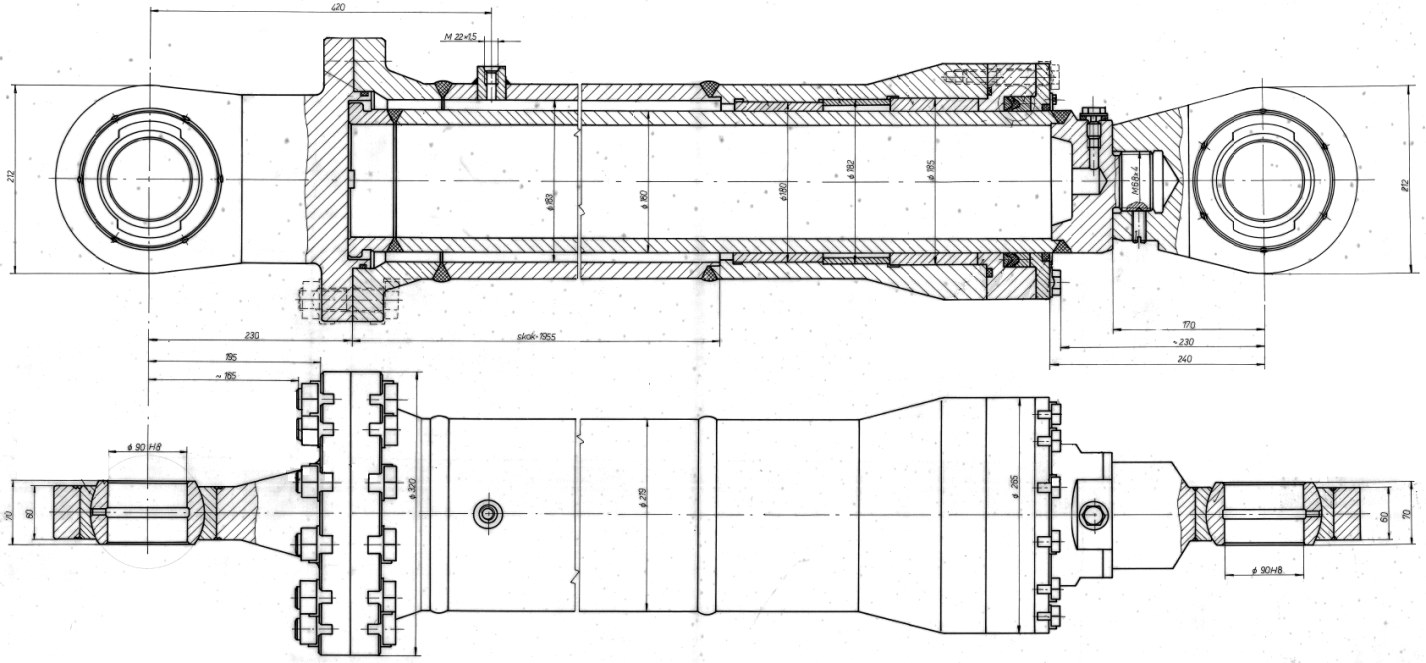

Rysunek 14 HS220909_ST 1234-01-24_siłownik_kpl

• "siłownik hydr 240x160x12, 20MPa HS220509"

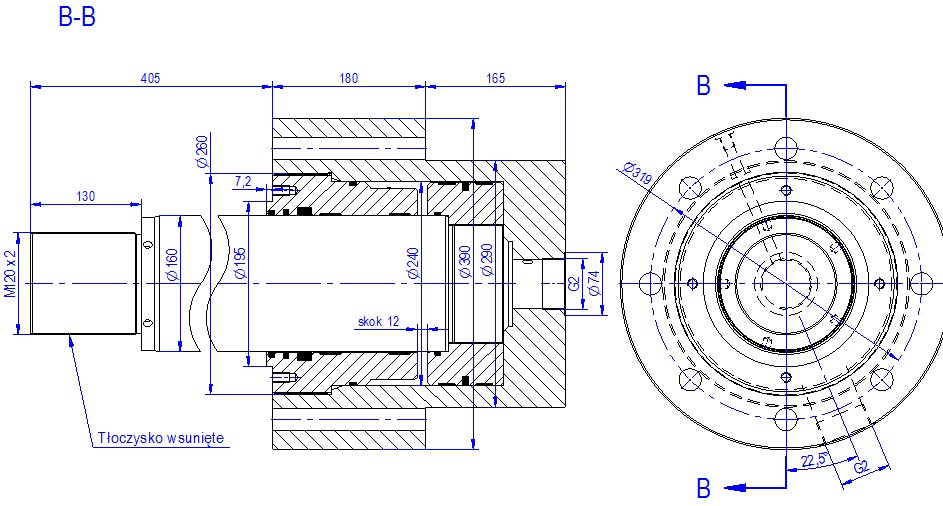

Rysunek 15 HS220509_ST 1230c siłownik ark.1

• "układ hydrauliczny ruchomej podłogi: zasilacz hydr + siłowniki HM211115"

Rysunek 16 HM211115_CRC01 Zasilacz, HM211115_WHC020 150x60x500 Siłownik ucho nakręcane

• "rem siłownika 180x160x1955 do LWK-103 HR220919"

Rysunek 17 HR220919_Siłownik podnoszenia koła 1 - Nw-o46-106

• "siłownik hydr WHS-220x125x1830 HS211201"

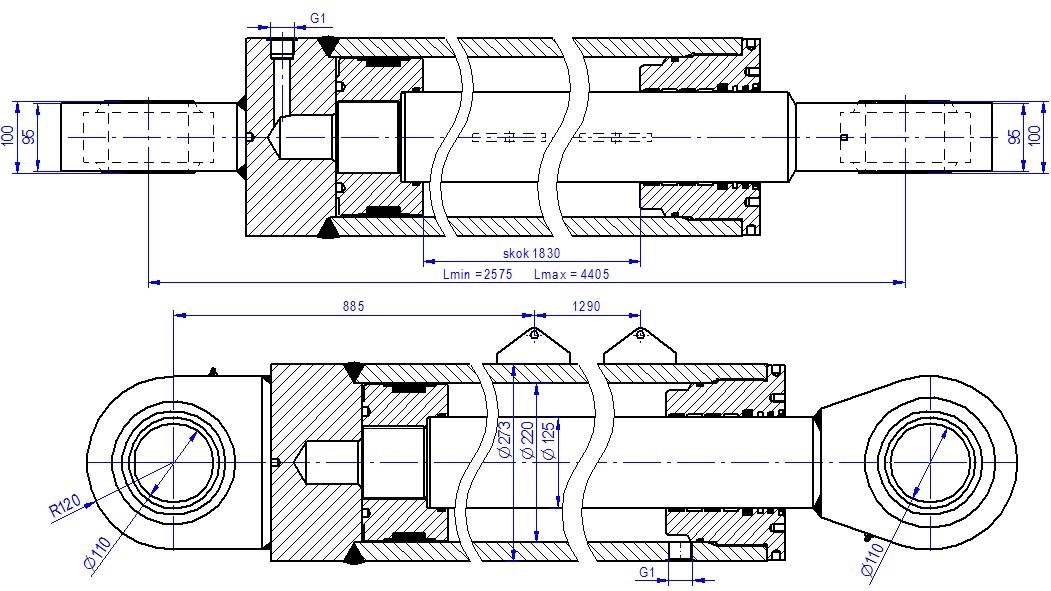

Rysunek 18 HS211201_ST 1224 siłownik P(L) materiały

• "rem siłownika 200x140x2900 HR220204"

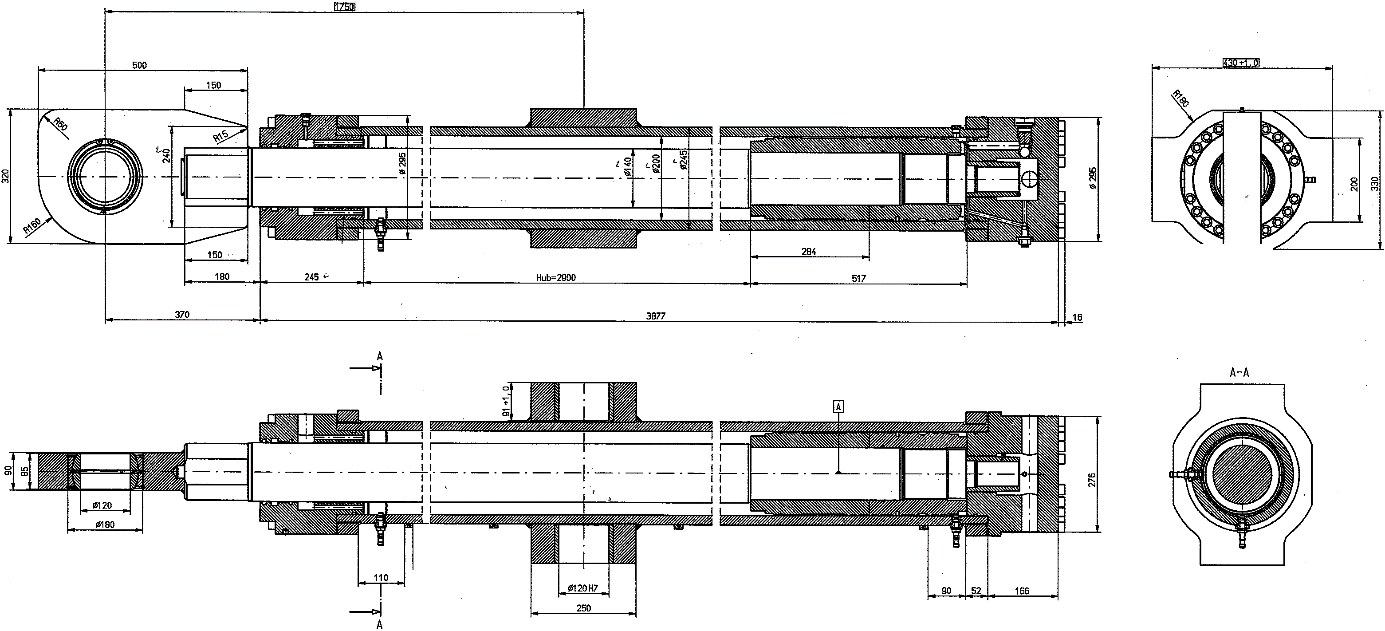

Rysunek 19 HR220204_DLK11

Podsumowanie:

W ramach realizowanych konstrukcji elementów hydrauliki siłowej specjaliści spółki podejmowali działania umożliwiające przystosowanie pracy między innymi głownie:

• elementów poddawanych obciążeniom w specyficznych warunkach docelowego funkcjonowania ze szczególnym uwzględnieniem zwiększenia parametrów eksploatacyjnych poszczególnych typów konstrukcji.
• Elementów systemów zasilających poszczególne układy hydrauliki siłowej umożliwiające w pełni kompatybilne działanie siłownika w ramach docelowego procesu w pełnym zakresie obciążeń i co należy podkreślić – stabilnie.

Kluczowe elementy wyzwania technicznego związane z realizacją elementów hydrauliki to niestabilności konstrukcji i opracowanie takich rozwiązań, aby umożliwić zachowanie pełnych funkcjonalności konstrukcji w całym zakresie docelowych typów obciążeń.

Wyzwanie w tym zakresie stanowi zarówno opracowanie projektu konstrukcji siłownika ze szczególnym uwzględnieniem opracowania sposobu wzmocnienie elementów silnie eksploatowanych. Wyzwanie niniejsze obejmuje kwestie materiałowe - opracowanie konstrukcji jak i przeprowadzenie odpowiednich operacji technologicznych w ramach, których uzyskanie zostaną docelowe kryteria wytrzymałościowe.

Cechy szczególne opracowywanych rozwiązań:

• zoptymalizowany system trybologiczny w celu uniknięcia zjawiska stick-slip wewnętrzna symulacja systemu dynamicznego
• zintegrowany system pomiarowy kontroli ruchu
• optymalna konstrukcja w celu zmniejszenia wymiarów
• wysokie współczynniki bezpieczeństwa
• optymalizacja sił tarcia w warunkach dynamicznych obciążeń
• dedykowane układy uszczelnień, wysoko obciążalne komponenty
• wielostopniowe uszczelnienia z dostosowanym profilem

Elementy specjalne związane z systemami hydrauliki siłowej dostosowywane są do pracy w różnych warunkach, w ramach których występują zmienne typy i warunki obciążeń poszczególnych elementów konstrukcji. W ramach projektu każdorazowo należy przewidzieć zakres i sposób powstawania obciążeń konstrukcji i rodzaje oddziaływań czynników mających wpływ na stabilność pracy. Występowanie cyklicznych obciążeń jak i oddziaływanie agresywnych środowisk wpływa degradująco na elementy pracujące pod obciążeniem. Dodatkowe wyzwanie powstaje w procesie stabilizacji i uzyskiwania kontrolowanych parametrów pracy siłownika – w tym zakresie znacząca rolę pełnią zarówno układy zasilania, kształtowanie odpowiednich parametrów sterowania, dostosowanie kryteriów szczelności konstrukcji z uwagi na zakres ciśnień.

Powyższe aspekty należało przewidzieć i przeprowadzić odpowiednie rozwiązania konstrukcyjne i wykonawcze w ramach poszczególnych realizacji podejmowanych w spółce w latach 2019-2022r. W ramach wykonanych prac specjaliści spółki kształtują wiedzę jednostki umożliwiając realizację dalszych rozwiązań i dostosowań konstrukcji specjalnych o nietypowych parametrach pracy.
